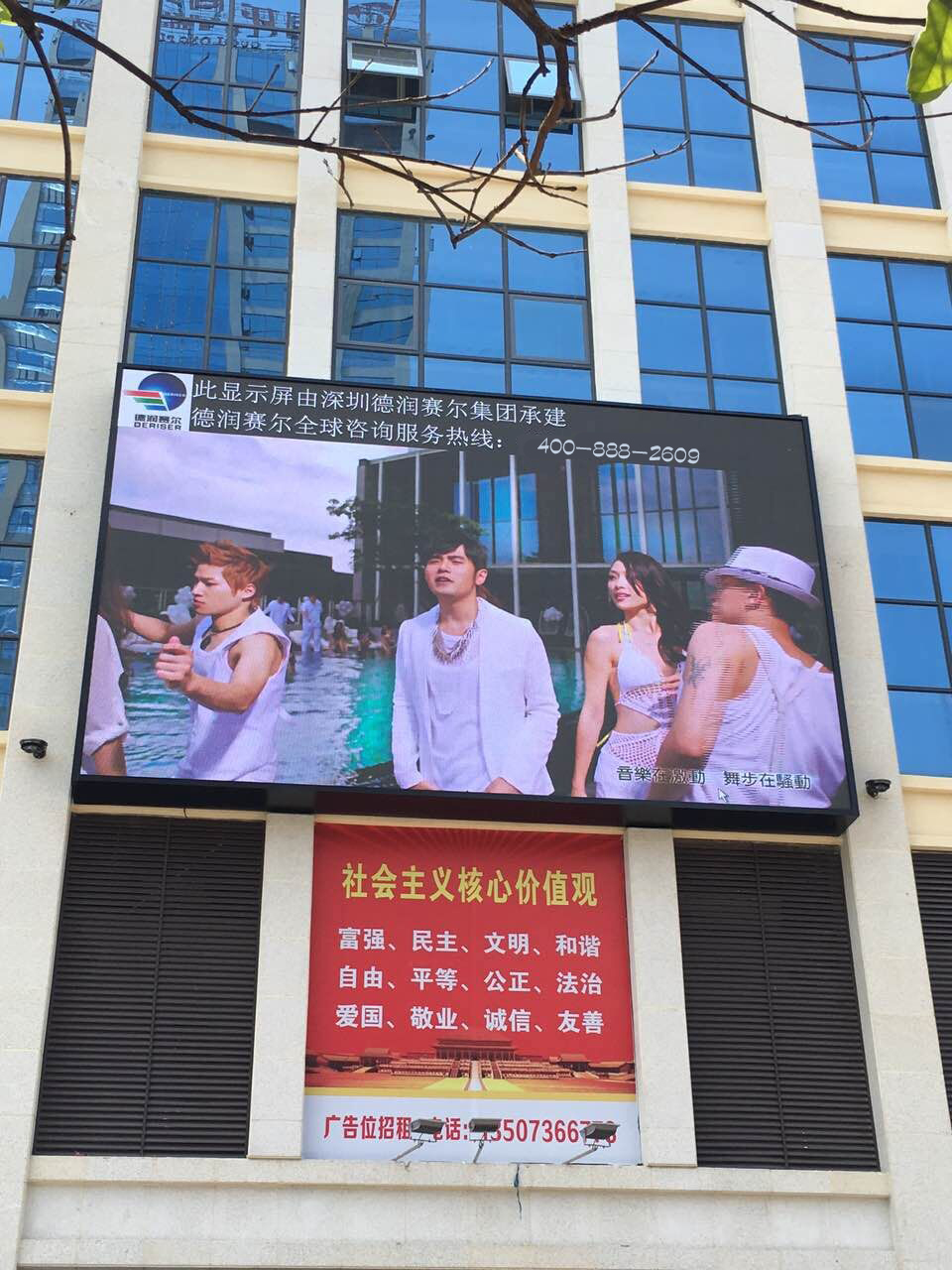

如何搭建戶外LED顯示屏鋼結構
發布日期:2018-11-30
點擊次數:158
LED顯示屏無論是安裝室內還是戶外都要安裝鋼結構，那么戶外LED顯示屏鋼結構如何搭建呢？安裝之前還需一份鋼結構圖紙，安裝鋼結構完成后，再安裝LED顯示屏箱體，最后對LED全彩屏進行調試測試。
1、固定框架槽鋼和角鋼
(1)將6.3槽鋼和50x50角鋼按設計要求截取，在角鋼的一側用電鉆鉆孔，然后用絲錐擴成M8的螺孔，在槽鋼和角鋼的連接處鉆M8光孔。
(2)將截好的槽鋼和角鋼連接起來。首先將槽鋼反向扣在平面上，其數量為每兩箱體中間放一根槽鋼。然后在上面放兩根角鋼，角鋼的放置前后寬度為一個箱體的寬度。并用M8的螺桿連接起來。
(3)其余三面都按上述方法加工。
2、組裝框架
(1)取兩根槽鋼放置于已焊好的外框架上，上面放上第一步組裝好的槽鋼和角鋼排子，兩側留有一定距離。
(2)將槽鋼焊于外框架上，然后將排子焊在槽鋼上。
(3)其余三面焊接方法與上面兩步相同，最后組成一個符合標準尺寸的框架。
3、安裝LED箱體
框架安裝完畢后，由底層中間開始安裝LED顯示屏箱體，相鄰箱體間用專用十字連接片固定，固定后整個顯示屏的X、Y、Z方向自動對齊。
4、安裝橫．豎帶
(1)先將豎帶兩端用角鋼連接，用M8螺栓固定；
(2)將豎帶放在底排的槽鋼上，中間用1M長的螺栓固定，兩端焊接在槽鋼上。
(3)在強度要求滿足的條件下，根據維修要求，在適當位置焊接一條橫帶。
5、連接信號線
箱體安裝完畢后要用信號線將各個箱體連接起來，信號線為扁平16線，連接時注意信號線不要接反。
6、安裝全彩顯示屏電源
按每四個字用一個電源來確定電源個數，然后在后面的背帶上用電鉆鉆孔，用M3.2的自攻螺絲固定，最后把5V電源接到箱體上。將每個電源的220V電源線用滿足線徑要求的銅線連接在一起，注意做好防護，不要發生短路現象。
7、連接控制卡
將接收卡和轉接卡按適當位置安裝，安裝時一定要做到牢固，安全可靠。
8、安裝系統
安裝計算機和發送卡，并安裝控制大屏幕所需的軟件。
9、通電調試
10、檢查無誤后通電，啟動測試軟件
(1)用十字線走全屏,檢查不受控點和連帶點.
(2)分別用橫線、豎線、斜線測試。
(3)全屏點亮,檢查盲點,缺色點.
(4)對于彩色屏進行色彩測試,檢查灰度級別.
11、外框架組裝好以后，先將單元板按由右向左、由下向上的順序進行安裝，單元板的高度和平整度可由四角的磁盤螺母進行調節。
12、安裝開關電源：用手電鉆按開關電源安裝孔位置鉆φ3.2的孔，以自攻螺絲進行固定。
13、按由右向左的順序將單元板用P16扁平信號線連接起來。
14、將開關電源的5V電源線連接到單元板的電源插座上，注意電源的正負極性不能接反。
15、顯示卡和發送卡的安裝：取下計算機機箱殼，按對應的插座安裝LED顯示屏的顯示卡和發送卡，并用螺絲固定，顯示卡和發送卡之間用扁平線連接。
16、接收卡的安裝：在LED顯示屏框架的右側適當位置安裝接收卡，并連接好供電電源和接收卡與單元板之間的信號線。
17、將發送卡與接收卡用五類雙絞線（通訊線）連接起來。
18、檢查開關電源是否短路
A、用數字萬用表的電阻（200Ω）測量開關電源輸出正、負極間電阻值，阻值范圍在30~40Ω之間。
B、拔下開關電源與單元板間的電源插頭，開關電源加220V電壓，測量其電壓值為＋5V±0.2V
19、戶外LED顯示屏調試（啟動測試軟件）
(1)用十字線走全屏,檢查不受控點和連帶點.
(2)分別用橫線、豎線、斜線測試。
(3)全屏點亮、檢查盲點、缺色點。
(4)對于LED全彩屏進行色彩測試，檢查灰度級別觀察LED大屏幕工作，若有問題，根據現象進行逐一解決，具體方法見常見故障與維修。
