室內LED拼接屏安裝步驟方法
發布日期:2023-02-27
點擊次數:635
安裝室內LED拼接顯示屏時，常用的方法會選擇購買框架、模塊、線纜、電源、控制卡等材料。那么如何將模塊組裝成一個完整的大LED拼接屏并正常使用呢？下面我們就來詳細了解拼接屏安裝步驟。
一、首先是做邊框
我們需要計算屏幕尺寸:假設一塊屏幕的單元板模塊，尺寸為320*160，長15，高12，這個拼接屏共享180個模塊。320 * 15 = 4800毫米，160 * 12 = 1920毫米，凈面積為4800毫米*1920毫米加上10毫米的縫隙，最后這塊拼接屏的尺寸應是4810毫米*1930毫米。
從市場上購買4塊4*4方鋼和4塊2*2方鋼(長6米)。首先用4*4方鋼做一個方形框架(可以根據自己的情況定制)。因為4*4方鋼的方鋼尺寸是40毫米，所以最后大框的尺寸就是4850mm*1970mm。
焊接時，盡可能用鋼尺焊接90度角。那個中號不重要。桁架完成后，將小方鋼焊接在上面。小方鋼的內部尺寸為4810毫米* 1930毫米。小方鋼的四角和中間部分用剩下的4*4方鋼切成小塊，焊接起來便于不銹鋼包裹。
邊框做好后開始焊背條，前兩塊用板量著焊，找到尺寸后一直往下焊就行了。背條是40mm寬的，長度為1980mm左右，兩頭能夠著好焊就行。焊好后的邊框(照的是背面)邊框就可以拿到大廳內安裝了。墻頂部做好兩個角鋼掛鉤。
二、安裝電源、控制卡和模塊。
擱板掛好后，四周留10毫米左右的縫隙，因為室內的屏風不能做成帶風扇的框框，只能靠這10毫米的縫隙進行簡單通風。
安裝電源時，先連接兩根成品電源線，5V輸出的正負極一定要看好，否則會燒壞電源線、模塊和控制卡。
每根成品電源線都有兩個連接器，因此每根電源線可以承載四個模塊。然后電源之間有220V的連接，只需要用2.5平方的軟銅線把每排串在一起，最后每組220V的電源線連接到配電柜的開路端子上。
在安裝屏幕之前，必須布置從配電室到LED顯示面板配電柜的電纜。連接電源后，安裝控制卡。這里的控制卡使用同步接收卡。整個電源和控制卡的布局以及LED顯示屏都有出廠時的《電源和系統接線圖》，所以只要接線嚴格參照圖紙，就不會出錯。一般工程師自己也可以根據電源和卡的數量來估算出線的方式。
三、接收卡與模組連接

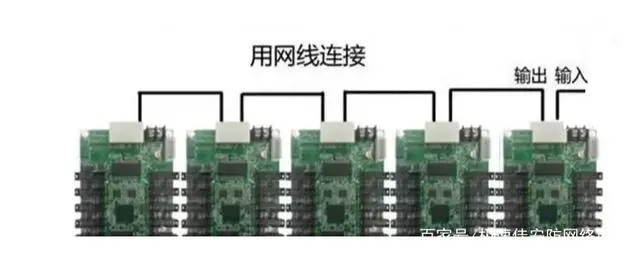

這里，我們為每張卡準備了三排模塊，總共36塊板。這樣，每三排安裝一張卡片。從最近的電源取5V給卡上電，注意正負極，然后用網線把五張卡連接起來。電源連接器附近的網絡端口是輸入端口，右邊的第一張卡也是頭卡。輸入端口連接計算機的千兆網卡，然后輸出端口連接第二張卡的輸入端口和第二張卡的輸出端口。輸出口是空的。
在安裝模塊之前，應該使用不銹鋼包邊，這只是為了美觀，也是安裝需求。特別是找了一個不銹鋼師傅測量尺寸，估計測量完鋼結構后增加了5毫米，這樣不銹鋼包邊就可以堵住了，方便安裝。因為這里的屏幕尺寸不大，我們提前安裝了不銹鋼包邊，有時候可以在屏幕安裝好之后再安裝不銹鋼包邊，但是需要注意的是，底部第一排的水平一定要做好。
四、安裝模組
緊固不銹鋼邊緣后，就可以打開上部模塊。模塊建議自下而上安裝，從中間向兩邊開始。關于這種安裝方式有很多爭議。從底部安裝主要是讓水平和垂直方向在正常的控制范圍內，尤其是屏幕面積大之后，更容易失控。特別是對小間距的要求很高，有些縫隙不符合要求，需要微調。
安裝間距過小的工程師都知道，即使精密模具從模塊或盒子里出來，還是有誤差的，幾根線錯位會導致整條線錯位。其次，從中間到兩邊的安裝可以分成兩組甚至四組人員分別工作，節省了安裝時間。即使安裝放錯地方，也不會影響另一批人的進度。
根據圖紙，安裝模塊附帶的帶狀電纜。短帶狀電纜僅適用于模塊之間的連接。從控制卡到模塊的長帶狀電纜需要根據電纜順序的長度進行安裝。頂部和底部使用的帶狀電纜最長，大約有一米半長。
如果扁平電纜損壞，切割一個新的部分，只需按壓兩端，然后安裝一個固定夾。很多時候，因為背板支撐不平整的模塊，你在安裝的時候要把線卡剪掉。當扁平電纜插入模塊時，紅色邊緣向上，同時模塊的箭頭向上。如果沒有標有箭頭的模塊，則模塊上的印刷字必須朝上。模塊之間的連接是模塊前面的輸入連接到前一個模塊后面的輸出。
五、調試
安裝四線模塊的卡后，打開電源并進行測試。如果有問題，及時解決，因為如果安裝了另一個模塊，會覆蓋這張卡，無法測試。另外，如果繼續安裝，就不能及時發現問題。如果所有模塊都安裝好了，找問題點，把安裝好的模塊拆下來，工程量會大很多。
控制卡上有一個測試按鈕。通電后，可以先用這個方法測試。如果安裝正常，屏幕會依次顯示紅、綠、藍、線、場、點信息，然后再次測試控制計算機，主要是測試網線是否通訊正常。如果正常，安裝下一個組，直到安裝完成為止。
