1 ：什么是LED？
LED是發光二極管的英文縮寫（Light emitting diode）,顯示屏行業所說的“LED”，特指能發出可見光波段的LED;
2 :什么是像素？
LED顯示屏的最小發光像素，同普通電腦顯示器中說的“像素”含義相同；
3：什么是像素距(點間距) ？
由一個像素點中心到另一個像素點中心的距離；
4：什么是LED顯示模塊？
由若干個顯示像素組成的，結構上獨立、能組成LED顯示屏的最小單元。典型有“8×8”、“5×7”、“5×8”等，
通過特定的電路及結構能組裝成模組；
5: 什么是DIP?
DIP是Double In-line Package 的縮寫，雙列直插式組裝；
6: 什么是SMT?什么是SMD?
SMT就是表面組裝技術（Surface Mounted Technology的縮寫），是目前電子組裝行業里最流行的一種技術和工藝；
SMD是表面組裝器件（Surface mounted device 的縮寫）；
7: 什么是LED顯示模組？
由電路及安裝結構確定的、具有顯示功能、能通過簡單拼裝實現顯示屏功能的基本單元；
8：什么是LED顯示屏？
通過一定的控制方式，由LED器件陣列組成的顯示屏幕；
9：什么是插燈模組？ 優點和缺點是什么？
是指DIP封裝的燈將燈腳穿過PCB板，通過焊接將錫灌滿在燈孔內，由這種工藝做成的模組就是插燈模組；優點是視角大，亮度高，散熱好；缺點是像素密度小；
10：什么是表貼模組？優點和缺點是什么？
表貼也叫做SMT，將SMT封裝的燈通過焊接工藝焊接在PCB板的表面，燈腳不用穿過PCB板，由這種工藝做成的模組叫做表貼模組；優點是：視角大,顯示圖象柔和，像素密度大，適合室內觀看；缺點是亮度不夠高，燈管自身散熱不夠好；
11： 什么是亞表貼模組？優點和缺點是什么？
亞表貼是介于DIP和SMT之間的一種產品，其LED燈的封裝表面和SMT一樣，但是它的正負級引腳和DIP的一樣，生產時也是穿過PCB來焊接的，其優點是：亮度高，顯示效果好，缺點是：工藝復雜，維修困難；
12：什么是3合1？其優點和缺點是什么？
是指將R、G、B三種不同顏色的LED晶片封裝在同一個膠體內；優點是：生產簡單，顯示效果好，缺點是：分光分色難，成本高；
13：什么是3并1？其優點和缺點是什么？
3并1是由我們公司在同行業內首先創新并開始使用的，是指將R、G、B三種獨立封裝的SMT燈按照一定的間距垂直并列在一起，這樣不但具有3合1所有的各個優點，還能解決3合1的各種缺點；
14：什么是雙基色，偽彩、全彩顯示屏？
通過不同顏色的發光二極管能夠組成不同的顯示屏，雙基色是由紅、綠或黃綠兩種顏色組成、偽彩是由紅色、黃綠、藍色三種不同顏色組成、全彩是由紅色、純綠、純藍三種不同顏色組成；
15：什么是發光亮度？
LED顯示屏單位面積所發出的光強度，單位是cd/㎡，簡單說就是一平方米顯示屏發出的光強度；
16：什么是亮度等級？
整屏亮度在最低到最高亮度之間的手動或自動調節的級數；
17：什么是灰度等級？
在同一亮度等級下，顯示屏從最暗到最亮之間的技術處理級數；
18： 什么是最大亮度？
在一定的環境照度下，LED顯示屏個基色在最大亮度和最大灰度等級時；
19： 什么是PCB？
PCB是（Printed Circuit Board的縮寫）印刷電路板；
20： 什么是BOM?
BOM是（Bill of material的縮寫）物料清單；
21： 什么是白平衡？什么是白平衡調節？
我們所說的白平衡，就是指白色的平衡，即R、G、B三種顏色的亮度3：6：1比例的平衡；R、G、B三種顏色的亮度比例及白色坐標的調節，稱為白平衡調節；
22：什么是對比度？
在一定的環境照度下，LED顯示屏最大亮度和背景亮度的比值；
23：什么是色溫？
光源發射光的顏色與黑體在某一溫度下輻射光色相同時，黑體的溫度稱為該光源的色溫。
24：什么是換幀頻率？
單位時間內顯示屏畫面信息更新的次數；
25：什么是刷新頻率？
顯示畫面被顯示屏重復顯示的次數；
26：什么是視角？什么是可視角？什么是最佳視角？
視角是觀察方向的亮度下降到LED顯示屏法線方向亮度的1/2時，同一個平面兩個觀察方向與法線方向所成的夾角。分為水平和垂直視角；
可視角是剛好能看到顯示屏上圖像內容的方向，與顯示屏法線所成的夾角；
最佳視角是能剛好完整地看到顯示屏上的內容，且不偏色，圖像內容最清晰的方向與法線所成的夾角；
27：什么是最佳視距？
是能剛好完整地看到顯示屏上的內容，且不偏色，圖像內容最清晰的位置相對于屏體的垂直距離；
28：什么是失控點？分幾種？
發光狀態與控制要求不相符的像素點；失控點分為：盲點（亦稱死點）、常亮點（或暗點）、閃點三種；
29：什么是靜態驅動？什么是掃描驅動？兩者的區別是什么？
從驅動IC的輸出腳到像素點之間實行“點對點”的控制叫做靜態驅動； 從驅動IC的輸出腳到像素點之間實行“點對列”的控制叫做掃描驅動，它需要行控制電路；從驅動板上可以很清楚的看出：靜態驅動不需要行控制電路，成本較高、但顯示效果好、穩定性好、亮度損失較小等；掃描驅動它需要行控制電路，但成本低，顯示效果差、穩定性較差、亮度損失較大等；
30：什么是恒流驅動？什么是恒壓驅動？
恒流是指在驅動IC允許的工作環境內，恒定的輸出設計時規定的電流值；恒壓是指在驅動IC允許的工作環境內，恒定的輸出設計時規定的電壓值；
31：什么是非線性校正？
如果電腦輸出的數字信號不加校正的顯示在LED顯示屏上會出現色彩失真，所以在系統控制電路內，將原來電腦輸出的信號經過一個非線性函數計算得出的顯示屏所需要的信號，由于前后信號之間屬于非線性關系，所以，我們常常叫它作非線性校正；
32: 什么是額定工作電壓？什么是工作電壓？什么是供電電壓？
額定工作電壓是指用電器正常工作時的電壓；工作電壓是指用電器在額定的電壓范圍內、正常工作時的電壓值；供電電壓分交流和直流供電電壓，我們的顯示屏交流供電電壓都是AC220V~240V,直流供電電壓都是5V；
33: 什么是色彩失真？
是指同一個物體在自然界和在顯示屏上顯示，兩者對于人眼感官視覺的差別；
34: 什么是同步系統,什么是異步系統?
同步和異步是相對于電腦所言的，所謂同步系統，是指顯示屏所顯示的內容和電腦顯示器同步顯示的LED顯示屏控制系統；異步系統是指，將計算機編輯好的顯示數據事先存儲在顯示屏控制系統內，計算機關機后不會影響LED顯示屏的正常顯示，這樣的控制系統就是異步系統；
35: 什么是盲點檢測技術?
通過上位機軟件和底層硬件，能將顯示屏上的盲點（LED開路及短路）檢測出來，并形成報告告訴LED屏體管理者，這么一種技術就叫做盲點檢測技術；
36: 什么是電源檢測?
通過上位機軟件和底層硬件，能將顯示屏上的各個供電電源的工作情況檢測出來，并形成報告告訴LED屏體管理者，這么一種技術就叫做電源檢測技術；
37: 什么是亮度檢測? 什么是亮度調節?
亮度檢測中的亮度是指LED顯示屏所在的環境亮度，通過光傳感器，將顯示屏目前所處于的環境亮度檢測出來，這種檢測方式叫做亮度檢測；亮度調節中說的亮度是指LED顯示屏所發出的光亮度，檢測出的數據反饋到LED顯示屏控制系統或控制電腦，然后根據這個數據調節調節顯示屏的亮度，叫做亮度調節；
38: 什么是實像素? 什么是虛擬像素？虛擬像素分幾種？什么是像素共享?
實像素是指顯示屏上的物理像素點數和實際顯示的像素點數是1：1的關系，顯示屏實際有多少點，只能顯示多少點的圖像信息；
虛擬像素就是指顯示屏上的物理像素點數和實際顯示的像素點數是1：N（N=2、4）的關系，它能顯示的圖像像素比顯示屏的實際像素多2倍或者4倍；
虛擬像素按照虛擬的控制方式可分為：軟件虛擬和硬件虛擬； 按照倍數關系分為：2倍虛擬和4倍虛擬，按照一個模組上的排燈方式分為：1R1G1B虛擬和2R1G1GB虛擬;
39：什么是遠程控制？在什么情況下使用？
所謂遠程并不一定是遠距離。遠程控制包括主控制端和被控制端在一個局域網內，而空間距離并不遠；及主控制端和被控制端在比較遠的空間距離內兩種；客戶要求或者根據客戶控制位置超出光纖直接控制的距離，那么就用遠程控制；
40：什么是光纖傳輸？什么是網線傳輸？
光纖傳輸是將電信號轉換成光信號利用透明的玻璃纖維傳輸；網線傳輸是利用金屬導線直接電信號進行傳輸；
41：什么情況下用網線？什么情況下用光纖？
當顯示屏和控制電腦的距離小于100M時，用網線傳輸；當兩者間的距離小于500M大于100M時，用多模光纖，當距離大于500M以上時，用單模光纖；
42：什么是局域網控制？什么是互聯網控制？
在局域網內部通過一臺電腦控制另一臺電腦或者連接到它上的外部設備，這種控制方式叫做局域網控制；主控制器通過訪問被控制器在Interner網絡中的IP地址，達到控制的目的，叫做互聯網控制;
43：什么是DVI?什么是VGA?
DVI是Digital Video Interface的縮寫，即數字視頻接口。它是現在國際通用的一種數字視頻信號接口 ;
VGA的英文全稱是Video Graphic Array，即顯示繪圖陣列。它是R、G、B三種模擬輸出得視頻信號接口；
44: 什么是數字信號？什么是數字電路？
數字信號指信號幅度的取值是離散的，幅值表示被限制在0和1兩個有限個數值之內；處理和控制這種信號的電路叫做數字電路；
45：什么是模擬信號？什么是模擬電路？
模擬信號指在時間上信號幅度的取值是連續的；處理和控制這種信號的電路就叫做模擬電路；
46：什么是PCI插槽?
PCI插槽是基于PCI局部總線（Pedpherd Component Interconnect，周邊元件擴展接口）的擴展插槽,
PCI插槽是主板的主要擴展插槽，通過插接不同的擴展卡可以獲得目前電腦能實現的幾乎所有外接功能;
47: 什么是AGP插槽?
加速圖形接口.AGP是一種接口規范，可以使3D圖形在普通個人電腦上以更快的速度顯示。AGP是一種設計用來更快，更平穩地傳送3D圖形的接口。它使用普通個人電腦的主內存來刷新顯示器顯示的圖像，支持紋理貼圖，零緩沖和阿爾法混合等3D圖形技術。
48: 什么是GPRS?什么是GSM？什么是CDMA?
GPRS是通用分組無線業務(GeneralPacketRadioService),是在現有GSM系統上發展起來的一種新的承載業務,主要用于無線電通信；
GSM是1992年歐洲標準化委員會統一推出的“GlobalSystemForMobileCommunication”標準（全球移動通信系統）的縮寫，它采用數字通信技術、統一的網絡標準，使通信質量得以保證，并可以開發出更多的新業務供用戶使用。
碼分多址(Code Division Multiple Access),基于擴頻技術的一種嶄新而成熟的無線通信技術；
49: GPRS技術對顯示屏的用處在那里？
在基于移動通信的GPRS數據網絡上，將我們LED顯示屏的數據通過GPRS收發模塊進行數據通信，可以實現遠程異地的點對點的小量數據傳輸！達到遠程控制的目的；
50：什么是RS-232通訊、什么是RS-485通訊、什么是RS-422通訊? 各有什么好處？
RS
51: 什么是ARM系統？對于LED行業而言，它有什么用處？
ARM（Advanced RISC Machines），ARM公司是專門從事基于RISC（精簡指令集計算機）技術芯片設計開發的公司，既可以認為是一個公司的名字，也可以認為是對一類微處理器的通稱，還可以認為是一種技術的名字。以含有這種技術的CPU為核心，構建成的信號控制處理系統，就叫做ARM系統。
用ARM技術做成的LED專用控制系統，能夠?qū)崿F(xiàn)異步控制，通信方式可以有：對等網、局域網、互聯網、和串口通信。它幾乎包含所有的PC接口；
52：什么是USB接口？
USB的英文縮寫是UniversalSerialBus,翻譯成中文就是“通用串行總線”，也稱通用串聯接口，它能支持熱插拔，能最多連接127個PC外部設備；有USB1.0和USB2.0兩種接口標準；
53：什么是光填充因素？
是在每平方中，每一單個相素點之發光面積比較，如3合1及3并1，其相同點距時，3并1之發光面積要比3合1來得大。
54：什么是亞表貼？
亞表貼是DIP（直插式）封裝的發光二極管，其特點：亮度稍高，但視角較小，制造工藝較復雜，只能人工插件焊接，所以名稱定義為亞表貼。

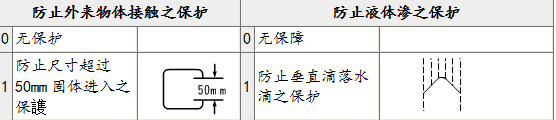

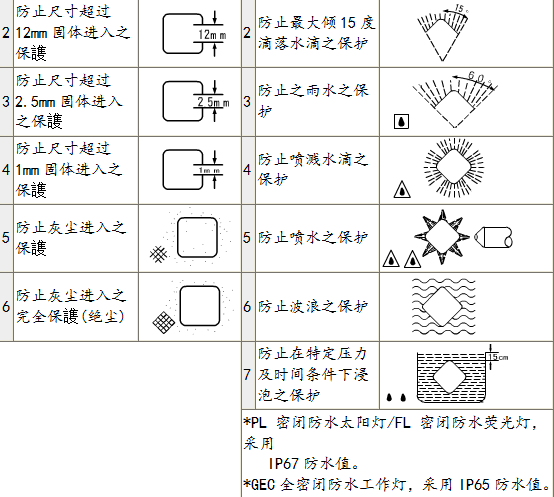

55：什么是IP防護？
IP等級說明 :::
56、照明重要用語集：
|
照明技術就如同其它任何技術和科學學科一樣，有其專有之術語。此些特殊用語及觀念被用來定義燈及燈具之特性并將測量單位統一化。以下為一些重要之照明用語。 光及輻射 (Light and radiation) |
|
|
|
光是指人眼可以感知為明亮之電磁輻射，也可以說是整個電磁輻射光譜中人眼可以看見之部份；這部份之波長分布在360到830 nm，只占已知之電磁輻射光譜中之非常微小之部份。 |
|
|
|
|
|
單位為：流明 (lumen, lm) |
|
|
|
|
|
|
|
|
|
|
|

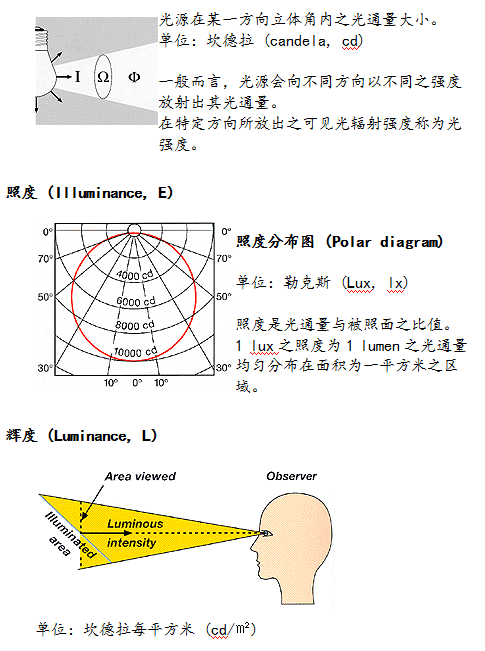

I , 光強度[cd] = 立體角內之光通量 / 立體角Ω[sr] |
|
|
E , 照度[lx] = 落在某面積上之光通量[lm] / 此被照面面積[㎡] |
|
|
= 光強度[cd] / (距離[m] )2 |
|
|
L , 輝度[cd/㎡]= 光強度[cd] / 所見之被照面面積[㎡] |
|
|
η發光效率[lm/W]= 所產生之光通量[lm] / 消耗電功率[W] |
|
|
|
|
|
|
|
|
單位：流明每瓦[lm/W] |
|
|
|
|
|
單位：絕對溫度 ( Kelvin, K ) |
|
|
|
|
|

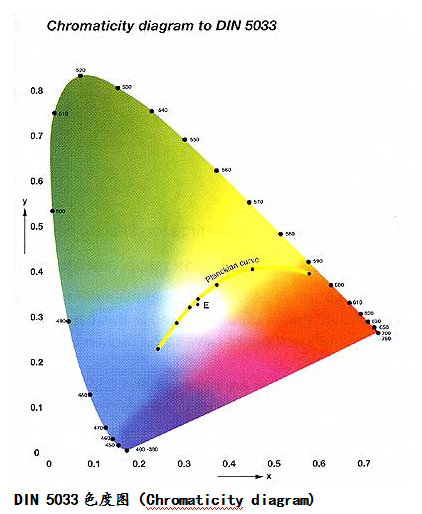

一個燈的光色可以簡單的以色溫來表示。光色主要可分成三大類： |
|
|
|
|
|
一般認為人造光源應讓人眼正確地感知色彩，就如同在太陽光下看東西一樣。當然這需視應用之場合及目的而有不同之要求程度。此準據即是光源之演色特性，稱之為" 平均演色性指數(general color rendering index, (Ra)"。 |
|
|
|
|
|
燈具效率(又稱燈具光輸出比)是用來評估燈具之能源效率的一項重要標準，其值是將裝有光源的燈具所發出之光通量除以所裝光源本身所發出光通量所得之商值 |
|
|
|
|
|
相對于可見光，波長在360到830nm以外的電磁輻射稱為不可見光。波長小于360nm的電磁波最為一般人了解的是紫外線，其它還有x射線、r射線、宇宙線；大于780nm的電磁輻射則有紅外線及無線電波等。 |
|
|
|
|
|

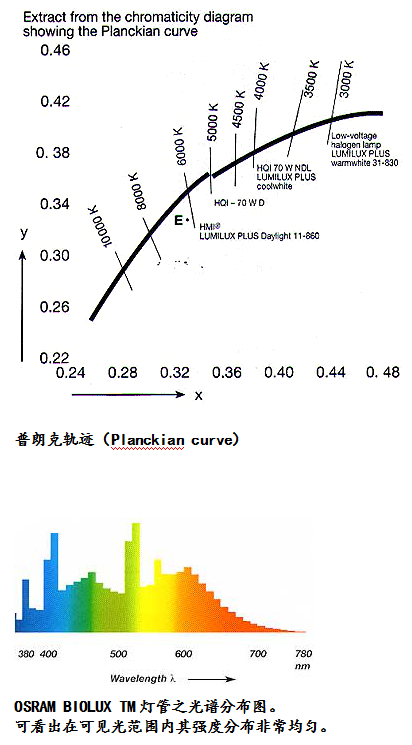

光線依波長大小順序之分布稱為光譜。每種光源都可以依其波長組成而在光譜圖上顯示出其光譜能量分布圖(Power Spectrum Distribution) 。太陽光及白熾燈泡之光譜能量分布為連續曲線，而一般放電燈為非連續曲線。 |
|
|
|
|
|
白熾燈泡為最早成熟的人工電光源，它是利用燈絲通電發熱發光的原理發光。一般而言，白熾燈泡的發光效率較低，壽命也較短，但使用上較方便。 |
|
|
|
|
|
此類光源之發光原理為其兩電極間之氣體受電子激發而發光。又可分為低壓氣體放電燈，如日光燈及高壓氣體放電燈，如水銀燈、高壓鈉氣燈及復金屬燈。 |
|
|
|
|
|
發光二極管為特殊材質制成之p-n二極管。在順向偏壓下，電子在接合面流動時，會在再結合而消滅的過程中發光。體積小、發光效率原不高，但近年來發展迅速，適用場合已推廣到交通信號燈、指示燈，甚至也適用于一些特殊場合之照明用途。 |
